立式Ο型水力碎漿機

一、概 述：

立式Ο型水力碎漿機作用：主要是靠轉子葉片的機械作用和轉子回轉時所引起的水力剪切作用。轉子旋轉時，紙料、水流沿著中軸線吸入，從轉子外周高速甩出，形成強烈的湍流循環，由于葉片對漿料的強烈打擊、撕扯和不同速液流層間所存在著的巨大磨擦，而使?jié){塊、紙料在液態中強力破碎、疏解，未被碎解的紙片、纖維束又在轉子葉片與篩板之間進一步疏解，符合要求的良漿通過一定規格的篩孔從底部漿槽流出。

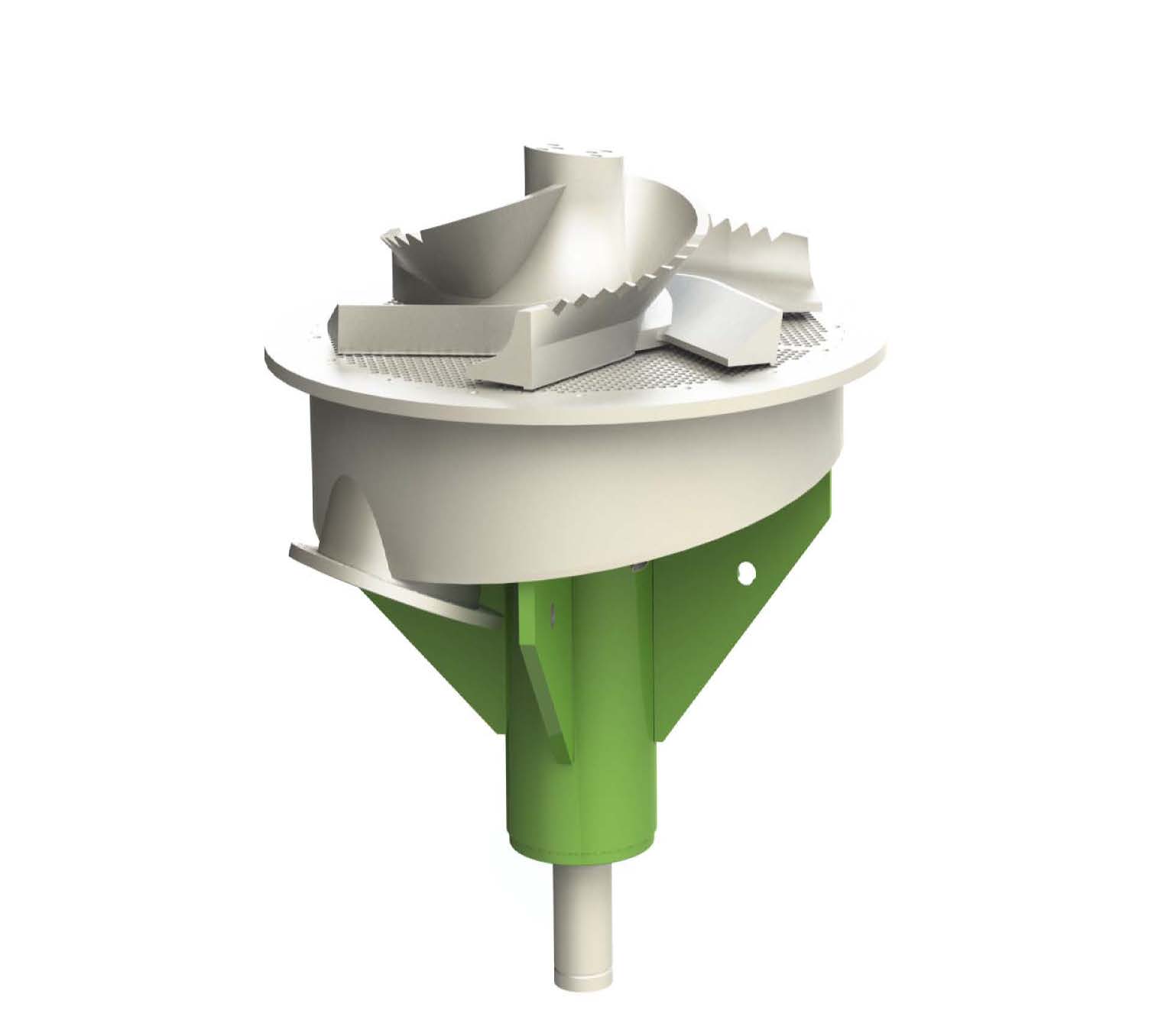

葉輪采用八翼敞開式伏克斯轉子，轉子材質為精細鑄鋼和不銹鋼兩種，（刀片材質為工具鋼T9.刀片用螺釘緊固在轉盤碎解葉片前方，磨損后可更換。只用于鑄鋼葉輪上。）轉子葉片的前緣立面有15°的前傾角，造成局部的強烈制流而使?jié){液推涌向篩板；轉子的錐面和上導面陡降的流線葉片有力地將漿流從吸向篩板；葉片后端的翹角，主要是使葉片與篩板之間形成局部負壓區，回吸漿液，避免篩孔堵塞，加快出漿速度。

　　轉子與篩板之間的間隙是影響整機性能、控制和決定出漿質量及流量的重要因素。因此運轉時須控制在3～5mm之間，若篩板與轉子間隙磨損增大，應更換篩板，以保證合理間隙。

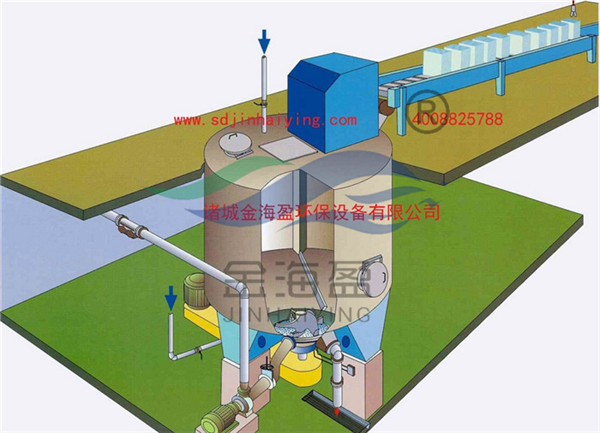

二、設備機構原理圖片：

三、主要技術參數及配置
